Pinnlödning Katodskydd

Safetrack^® Pinnlödning – Installationer i alla väder! Snabbt & Säkert!

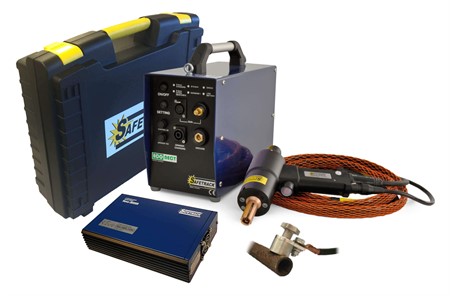

Safetracks^® patenterade Pinnlödningssystem skapar snabbt säkra, elektriska kabelanslutningar till stålkonstruktioner utan att smälta stålet i grundmaterialet så som svetsningsmetoder gör. Hemligheten bakom det patenterade systemet är en speciellt utvecklad silverbaserad legering som smälter (650ºC) genom en strikt kontrollerad energifördelning från kraftfulla batterier genom vår egenutvecklade, patenterade och automatiserade Pinnlödningspistol.

Pinnlödning används inom många branscher för att ansluta kablar och lämpar sig extra bra för användning inom Katodskyddsbranschen för att ansluta kablar till pipelines, fartyg, armeringsjärn, etc.

Med Safetracks^® patenterade, elektroniska, batteridrivna pinnlödningssystem gör du installationer snabbt och säkert, i alla väder, när som helst - regn och snö är inte längre ett problem. Ingen risk för operatören.

Allt utvecklas och tillverkas i Sverige, landet där Pinnlödningsmetoden uppfanns.

• Snabb - Pinnlödningsprocessen tar endast en sekund och hela proceduren är färdig under minuten
• Låg temperatur – Påverkar inte inre beläggningar
• Säker för materialet - Smälter inte arbetsytan så som exotermisk svetsning gör. Endast ett tunt lager av silver appliceras mellan röret och kabeltrådarna
• Säker i alla väder
• Lämpar sig för användning på rörläggningspråm - Inget behov av speciella formar
• Säker för operatören – Batteridrivet 36VDC-system utan farligt material
• Stark, molekylär anslutning – Silver säkerställer en stark molekylär bindning med lägsta möjliga övergångsmotstånd
• Lättanvänd, automatiserad process - Tryck bara på avtryckaren och den automatiska 1-sekundsprocessen gör jobbet.

Ladda ner Broschyr

Mer om Pinnlödning

När ett katodiskt skyddssystem installeras på en rörledning med muff- och spetsändar (spigot and sleeve joints) måste dessa skarvar vara elektriskt förbundna.

Pinnlödning (PinBrazing) används för att säkerställa en tillförlitlig och säker elektrisk förbindelse till olika typer av stålkonstruktioner.

För rörläggningsfartyg är det mycket viktigt att snabbt och säkert ansluta armbandsanoder till offshore-rörledningar – både i horisontell och vertikal position.

PinBrazing har alla dessa fördelar jämfört med termitsvetsning eller andra svetsmetoder:

• PinBrazing är enkel och snabb att använda även på vertikala ytor.
• Den kan utföras under alla väderförhållanden.
• Metoden smälter inte stålet i röret (vilket inte är populärt bland ägare av infrastruktur).

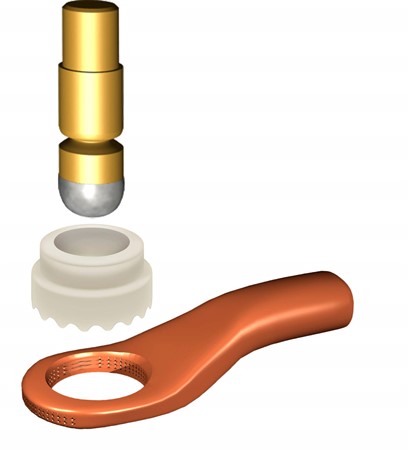

• PinBrazing smälter endast ett tunt lager silver mellan kabeln från anoden och röret, vilket dessutom ger de bästa elektriska egenskaperna för förbindningen.

Vid montering av Jumper Bonds över skarvar kan den patenterade SAFETRACK PinBrazing-metoden användas.

När du behöver den bästa (silver-)förbindelsen mellan dina katodskyddskablar och stålrör, segjärns- eller gjutjärnsrör, fartyg, tankar eller armeringsjärn –

slipp allt krångel och underhåll med termitsvetsformar och svetsportioner.

Anslut bara dina kablar med PinBrazing – snabbt och enkelt!

Safetracks elektroniska PinBrazing-metod är godkänd av GAZPROM, Ryssland.

PinBrazing världen över

Safetracks Elektriska Kabelanslutningssystem används i över 85 länder världen över.

Exempel på kunder inom katodskyddsindustrin:

Gazprom (Ryssland), Corrpro (USA), Sydgas (Sverige), Savcor Art (Finland), Eesti Gaas (Estland), Stolt Offshore (USA), Pipeline Integrity Management (Israel), Corrosion Control Services (Indien), PSL (Indien), Petunia Co (Iran), IOEC – Iranian Offshore & Engineering Co (Iran), Saipem (Kazakstan), Bitco (Kuwait), RWNA (Malaysia), BSS Technologies (Förenade Arabemiraten), Euramco (Storbritannien), Gaskomplekt OAO Beltransgaz (Vitryssland), Corrpol (Polen), Toyo Engineering (Japan), Shell (Malaysia).

Exempel på kunder inom järnvägsindustrin:

Burlington Northern Santa Fe Railroad (USA), Union Pacific Railroad (USA), Canadian National Railway (Kanada), Canadian Pacific Railway (Kanada), Russian Railways (Ryssland), West.Ter (Ryssland), Network Rail (Storbritannien), Banverket (Sverige), Stockholms tunnelbana (Sverige), Strukton Rail (Sverige), Göteborgs Spårvägar (Sverige), Balfour Beatty (Sverige), VR – Finska Statens Järnvägar (Finland), Helsingfors Metro (Finland), Siemens (Tyskland), Alstom (Frankrike), Algerian Railways (Algeriet), Indian Railways (Indien), Sterling Transtel (Indien), Egyptian National Railways (Egypten), Lithuanian Railways (Litauen), Izmir Metro (Turkiet), Greklands Statliga Järnvägar (Grekland).

FAQ – Vanliga frågor om PinBrazing

1. Vilken är den ekonomiska fördelen med att använda PinBrazing på pipelines?

• Fungerar i alla väder – även i regn och snö. Ingen risk för operatören.
• Smälter inte stålet i röret – endast silverlegeringen.
• Snabb och automatisk process – cirka 2 minuter för en komplett förbindning:
  1. Slipa ytan
  2. Tryck på pistolens knapp
  3. Klart!
• Tack vare den snabba processen hålls totalkostnaden mycket låg.
• Kräver ingen särskild utbildning av operatören.
• Utrustning och förbrukningsmaterial kan lagras i flera år utan att ta skada – inga särskilda lagringskrav.
• Låg temperatur – skadar inte rörledningens invändiga beläggning.

2. Vem är tillverkaren och leverantören?

– Safetrack tillverkar allt material (utrustning och förbrukningsvaror), vilket säkerställer optimalt resultat.

3. Vad används som strömkälla till PinBrazing-enheten?

– Batteri. Ingen annan kraftkälla behövs vid drift.
Efter cirka 50 lödningar laddas enheten med laddare ansluten till 230/110 V AC.
Även slipmaskinen drivs av samma batteri.

4. Behövs förvärmning av rören?

– Nej. Förvärmning är inte nödvändig med denna metod.

Smälttemperaturen för lödmaterialet är endast cirka 650°C (1200°F), och denna temperatur nås efter bara en sekund.

Till skillnad från termitsvetsning, som är en exoterm process (mer energi frigörs än vad som tillförs) och skapar extremt höga temperaturer som till och med smälter stålet, är PinBrazing lågtempererad och säker.

Man kan till och med röra vid lödstället några sekunder efter att processen avslutats.

5. Behöver man rengöra ytan från flussmedel efter lödningen?

– Nej, rengöring behövs inte. Kontaktpunkterna har en molekylär bindning mellan kabelskon och rörledningen.

6. Var kan jag köpa PinBrazing-systemet?

– Du kan kontakta oss direkt. Vi har antingen en distributör nära dig eller levererar direkt till dig.

Safetrack PinBrazing används idag i mer än 85 länder världen över.
