SafeBond® är en patenterad Indirekt båglödningsmetod för kabelanslutning på järnvägen.
SafeBond® – det enda anslutningssystemet som kan fästa kablar var som helst på rälsen.
Med sin unika Non-Rail-Melting©-funktion påverkar metoden inte rälsens metallurgi – stålet smälts inte, till skillnad från exempelvis termitsvetsning.

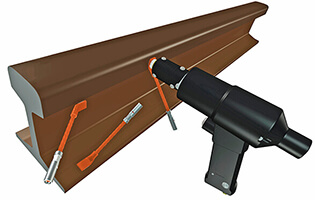

Det patenterade SafeBond®-systemet, utvecklat av Safetrack, är den enda kabelanslutningsmetoden i världen som bevisat fungerar på de hårdaste premiumrälerna inom järnvägsindustrin – och är även den enda godkända metoden för Union Pacifics premiumräls. Systemet gör det möjligt att ansluta kablar på valfri plats, även på rälsfoten eller rälshuvudet, utan risk för skador.
SafeBond® har utvecklats för att möta det ökande behovet av snabba, säkra och tillförlitliga elektriska förbindelser i takt med att hårdare rälskvaliteter används mer och mer.
Metoden bygger på en speciallegering av silver med låg smältpunkt som placeras under kabelskons kopparanslutning och smälts med en elektroniskt kontrollerad energimängd från en 36 V DC-batterienhet.
Eftersom SafeBond® tillåter säkra anslutningar även på rälshuvudet, erhålls kortare, stöldsäkra signalförbindningar med möjlighet till rälsbrottsindikering.
Systemet finns även med Safetracks mjukglödgade stållina, som ytterligare minskar stöldrisken.
Utöver järnvägstillämpningar kan SafeBond® även användas på rörledningar med de högsta metallurgiska kraven, exempelvis inom katodiskt skydd.
Broschyr för nedladdning
Risken för härdeffekter ökar om temperaturen överstiger 720°C i Safebond® på rälskarv rälen därför är SafeBond® metoden baserad på ett speciellt silverlod, (med lägre smälttemperatur) som är förapplicerat på undersidan av de speciellt utformade kabelskorna, smältes med hjälp av avancerad batteridrivet och elektronisktaggregat.
SafeBond®'s patenterade unika egenskaper:
- Låg temperatur. Ännu lägre än pinnlödningsmetoden och mycket
lägre temperatur jämfört med termitsvetsning.
- Non-rail-melting© egenskaper. SafeBond® smälter inte ner stålet på järnvägen
som t.ex. termitsvetsning gör.
- Ingen metallurgisk påverkan på grundmaterialet.
- Säker för alla stålkonstruktioner.
- Snabb metod. En SafeBond®-lödning tar bara några sekunder.

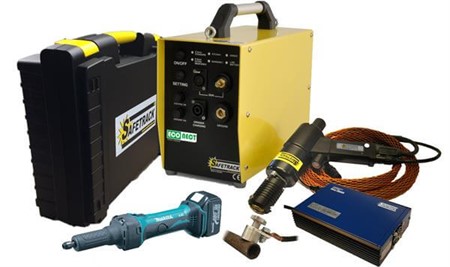

- Batteridriven.- Lätt enhet. Mindre än 10 kg. (Econect©).
- Säker för operatören.

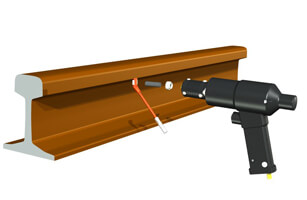

SafeBond® - Principen!
Processen för att utföra en SafeBond®-förbindning är mycket enkel. Hela proceduren tar bara 1–2 minuter.
1. Slipa fästytan. Slipmaskinerna drivs antingen av SafeBond®-enheten eller är batteridrivna.
2. Applicera en liten mängd av det speciella SafeBond®-flussmedlet på rälen och på ovansidan av kabelskon.
3. Sätt in lödelektroden och skyddsringen i pistolen.
4. Håll pistolen mot kabelskon och rälen.
5. Tryck på avtryckaren – processen utförs automatiskt och är klar efter några sekunder.
Lödning färdig!
